원래 장소:
광동, 중국
브랜드 이름:
OEM ODM
인증:
FCC, RoHS, ce
모델 번호:
XPON ONU 1G1F+ CATV+ WIFI 2102XR
저희와 연락

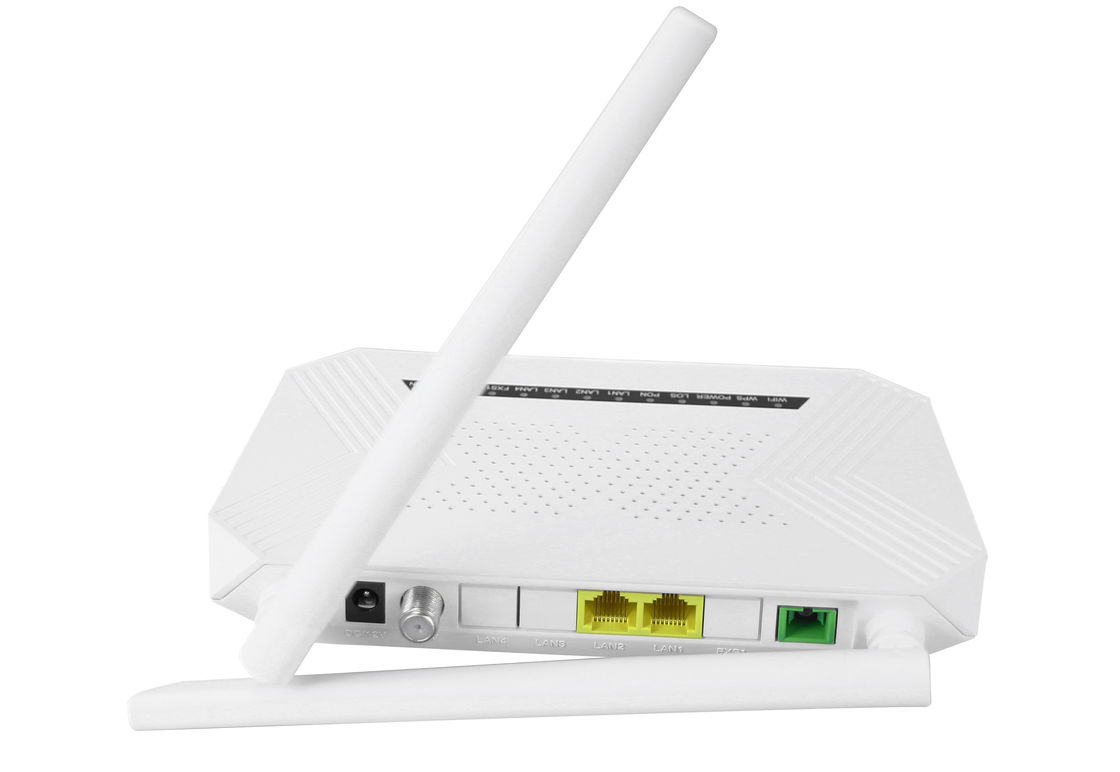

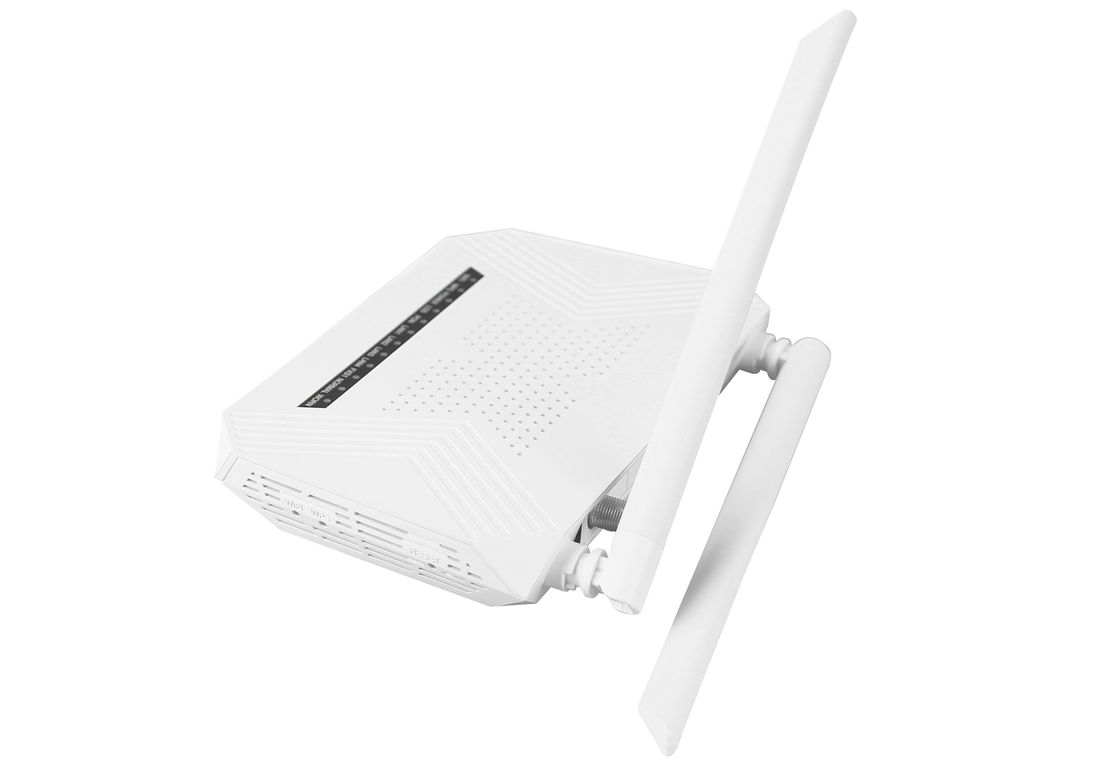

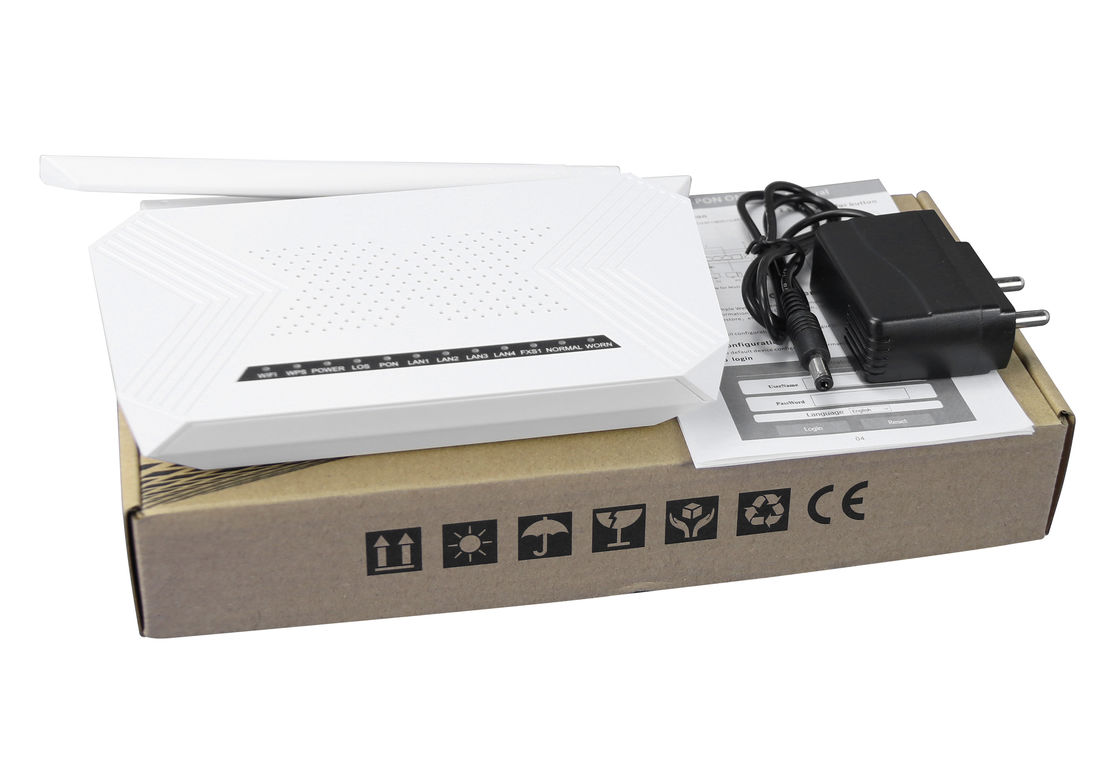

XPON ONU 1G1F+ CATV+ WIFI 광 인터페이스 SC/APC 커넥터
설명:
다양한 FTTH 솔루션에서 HGU(Home Gateway Unit)로 설계되었습니다.캐리어급 FTTH 애플리케이션은 다양한 서비스를 제공합니다.
성숙하고 안정적이며 비용 효율적인 XPON 기술을 기반으로 합니다.
China Telecom CTC3.0의 EPON 표준 및 ITU-TG.984.X의 GPON 표준의 기술 성능을 충족하기 위해 높은 신뢰성, 쉬운 관리, 구성 유연성 및 우수한 서비스 품질 보증을 채택합니다.
기능적 특징:
|
EPON/GPON 모드 및 스위치 모드 자동 지원 |
|
PPPoE/DHCP/고정 IP 및 브리지 모드에 대한 경로 모드 지원 |
|
IPv4 및 IPv6 이중 모드 지원 |
|
2.4G WIFI 및 다중 SSID 지원 |
|
주요 OLT에 의한 비디오 서비스 및 원격 제어를 위한 CATV 인터페이스 지원 |
|
LAN IP 및 DHCP 서버 구성 지원 |
|
포트 매핑 및 루프 감지 지원 |
|
방화벽 기능 및 ACL 기능 지원 |
|
IGMP 스누핑/프록시 멀티캐스트 기능 지원 |
|
TR069 원격 구성 및 유지 관리 지원 |
|
안정적인 시스템 유지를 위한 시스템 고장 방지를 위한 특화 설계 |
사양:
| PON 인터페이스 | 1 GPON BOB (보사 온보드) |
| 수신 감도: ≤-28dBm | |
| 전송 광 전력: +1~+4dBm | |
| 전송 거리: 20KM | |
| 파장 | TX: 1310nm, RX: 1490nm |
| 광학 인터페이스 | SC/APC 커넥터 |
| 설계 계획 | RTL9602C+RTL8192FR 밥(RTL8290B) |
| 플래시 | SPI 노 플래시 16MB |
| LAN 인터페이스 | 1 x 10/100/1000Mbps(GE) 및 1 x 10/100Mbps(FE) 자동 적응 이더넷 인터페이스.풀/하프, RJ45 커넥터 |
| 무선 전화 | IEEE802.11b/g/n 준수, |
| 작동 주파수: 2.400-2.4835GHz | |
| MIMO 지원, 최대 300Mbps 속도, | |
| 2T2R, 2 외부 안테나 5dBi, | |
| 지원: 다중 SSID | |
| 채널: 자동 | |
| 변조 유형: DSSS, CCK 및 OFDM | |
| 인코딩 방식: BPSK, QPSK, 16QAM 및 64QAM | |
| CATV 인터페이스 | RF, WDM, 광출력 : +2~-15dBm |
| 광학 반사 손실: ≥45dB | |
| 광 수신 파장: 1550±10nm | |
| RF 주파수 범위: 47~1000MHz, RF 출력 임피던스: 75Ω | |
| RF 출력 레벨: 78dBuV | |
| AGC 범위: -13~+1dBm | |
| 메르: ≥32dB@-15dBm | |
| 주도의 | 9 LED, WIFI,WPS,PWR,LOS,PON,LAN1~LAN2 상태용, 마모, 정상(CATV) |
| 누름 단추 | 3, 리셋, WLAN, WPS 기능의 경우 |
| 작동 조건 | 온도: 0℃~+50℃ |
| 습도: 10%~90%(비응축) | |
| 보관상태 | 온도: -30℃~+60℃ |
| 습도: 10%~90%(비응축) | |
| 전원 공급 장치 | DC 12V/1A |
| 전력 소비 | ≤6W |
| 치수 | 180mm×107mm×28mm(L×W×H) |
| 순중량 | 0.24kg |
패널 조명 소개
| 파일럿 램프 | 상태 | 설명 |
| 와이파이 | 에 | WIFI 인터페이스가 작동합니다. |
| 깜박 거리다 | WIFI 인터페이스는 데이터(ACT)를 전송하거나 수신합니다. | |
| 끄다 | WIFI 인터페이스가 다운되었습니다. | |
| WPS | 깜박 거리다 | WIFI 인터페이스가 안전하게 연결을 설정하고 있습니다. |
| 끄다 | WIFI 인터페이스는 보안 연결을 설정하지 않습니다. | |
| PWR | 에 | 장치의 전원이 켜집니다. |
| 끄다 | 장치의 전원이 꺼졌습니다. | |
| 로스 | 깜박 거리다 | 장치는 광 신호 또는 낮은 신호를 수신하지 않습니다. |
| 끄다 | 장치가 광 신호를 수신했습니다. | |
| 폰 | 에 | 장치가 PON 시스템에 등록되었습니다. |
| 깜박 거리다 | 장치가 PON 시스템을 등록하고 있습니다. | |
| 끄다 | 장치 등록이 잘못되었습니다. | |
| LAN1~LAN2 | 에 | 포트(LANx)가 올바르게 연결되었습니다(LINK). |
| 깜박 거리다 | 포트(LANx)는 데이터(ACT)를 보내거나 받고 있습니다. | |
| 끄다 | 포트(LANx) 연결 예외이거나 연결되지 않았습니다. | |
|
착용 (CATV) |
에 | 입력 광 전력이 3dbm보다 높거나 -15dbm보다 낮습니다. |
| 끄다 | 입력 광 전력은 -15dbm과 3dbm 사이입니다. | |
|
정상 (CATV) |
에 | 입력 광 전력은 -15dbm과 3dbm 사이입니다. |
| 끄다 | 입력 광 전력이 3dbm보다 높거나 -15dbm보다 낮습니다. |
애플리케이션
